7. 多模块协同联调

7.1 基于仿真一体机的机器人应用开发

   引言： 在前面的章节中，我们像“手工匠人”一样，手动实现了导航、视觉、机械臂模块，并尝试将它们联调。这个过程充满了挑战，但也让我们深刻体会到多模块协同的复杂性。现在，我们将探索一种更高效、更工程化的“工业化”解决方案——仿真一体机平台。

7.1.1 模块联调之痛：我们遇到了什么问题？

回想一下，在手动联调时，你是否遇到过这些情况？

• 时序同步难：

  • 导航模块已经到达目标点，但相机模块还没初始化完成，导致拍照指令无法执行？

  • 机械臂已经准备就绪，但视觉识别结果迟迟没有发布，导致机械臂“干等”？

  • 一个模块执行超时，整个任务流程卡死，需要手动重启？

• 数据互通繁：

  • 视觉识别出的坐标是相机坐标系，机械臂需要的是世界坐标系，中间要写一堆TF转换代码？

  • 导航模块发布的位姿话题名称和机械臂订阅的话题对不上，需要反复修改launch文件？

  • 模块间的消息格式不统一，需要不断调试数据解析逻辑？

• 状态管理乱：

  • 一个模块执行失败（如视觉识别置信度低），其他模块不知道该如何响应？

  • 想查看当前任务执行到哪一步了，需要同时监控多个终端窗口的日志？

  • 想暂停任务、重试某一步骤，但没有统一的控制接口，只能“暴力重启”？

小结： 多阶段复合任务的复杂性，本质上可归结为三大挑战：时序同步难（A模块等B模块）、数据互通繁（话题配置、坐标转换）、状态管理乱（一个失败，全局崩溃）。这就像一支没有指挥的交响乐团——每个乐手（模块）都很优秀，但合奏时却杂乱无章。

7.1.1.1 问题的本质是什么？

这仅仅是三个模块的问题吗？

不，这暴露的是 长程任务（Long-horizon Task） 的典型挑战。

• 什么是长程任务？

   长程任务是指由多个子任务按特定顺序组合而成的复杂任务流程。例如：“导航到A点 → 识别物体 → 抓取物体 → 返回起点”。每个子任务可能又包含多个动作步骤。

• 为什么长程任务难协调？

   因为它不仅需要每个模块“做好自己的事”，更需要一个“大脑”（决策系统）来统筹全局，一个“神经系统”（通信与状态管理）来传递指令与反馈。

• 手工联调的局限性：

   我们之前的做法就像“手工匠人”——每个模块自己管自己，靠人工编写脚本或launch文件来“粘合”它们。这种方式在任务简单时尚可应付，但当任务步骤增多、依赖复杂时，就会陷入“调试地狱”。

揭示本质：

   我们需要从 “手工匠人”模式，升级到 “自动化流水线”模式。即：

• 一个任务指挥官（大脑） 负责决策“下一步做什么”

• 一个统一通信框架（神经系统） 负责传递指令与状态

• 一套标准化接口（流水线） 让模块即插即用

   只有这样，我们才能从“疲于调试细节”中解放出来，真正关注任务逻辑本身。

---

   接下来，我们将介绍如何通过仿真一体机平台，实现这种“自动化流水线”式的任务开发体验。

7.1.2 快速上手：配置化实现第一个任务

目标：通过简单的配置文件，快速实现"导航→识别→抓取"的完整长程任务

7.1.2.1 配置文件示例：dev_elephant.yaml

以下文件是任务编排配置文件，用于指导产品程序通过Perceptor适配层执行指令。

‌这三个复合任务（移动去拍照MOVE_TO_TARGET、抓取后退MOVE_TO_OBJECT、移动去放置MOVE_TO_PLACE）已覆盖决赛所有场景需求。

id: 1
description: '上下料任务任务'
type: 'select' #select/all/random
isActive: True
triggerMode: 'EVENT' #EVENT/INVOKE/TIMER
triggerParam:
  eventQueue: 'ResponseQueue'
  eventType: 'Response'
steps:
  node:
    nodeType: 'SEQUENCE'
    nodes:
      - nodeType: 'SEQUENCE'
        nodes:
        nodeId: 2
        params:
        # 第一个复合任务：导航+拍照
          command: 'MOVE_TO_TARGET'
          actionName: "导航并拍照"
          deviceId: 5
          paramType: 'direct'
          values:
            CommandCategory: 1
            # 导航的目标点参数：
            NAV:
              x: 1.6
              y: -1.4
              z: 0.0
              qx: 0.0
              qy: 0.0
              qz: -0.7599
              qw: 0.6543
      - nodeType: 'SEQUENCE'
        nodes:
        nodeId: 3
        params:
        # 第二个复合任务：抓取+退后
          command: 'MOVE_TO_OBJECT'
          actionName: "抓取物品并退后"
          deviceId: 1
          paramType: 'param'
          values:
            CommandCategory: 1
            NEED: ['position', 'quaternion']
            NAV:
            # 退后的目标点参数：
              x: 1.6
              y: -0.5
              z: 0.0
              qx: 0.0
              qy: 0.0
              qz: -0.9
              qw: 0.4358
      - nodeType: 'SEQUENCE'
        nodes:
        nodeId: 4
        params:
        # 第三个复合任务：导航+放下
          command: 'MOVE_TO_PLACE'
          actionName: "导航并放下"
          deviceId: 5
          paramType: 'param'
          values:
            CommandCategory: 1
            NEED: ['position', 'quaternion']
            NAV:
            # 导航的目标点参数：
              x: -1.4
              y: 0.9
              z: 0.0
              qx: 0.0
              qy: 0.0
              qz: -0.99
              qw: 0.1410

7.1.2.2 三步快速启动

1. 环境配置

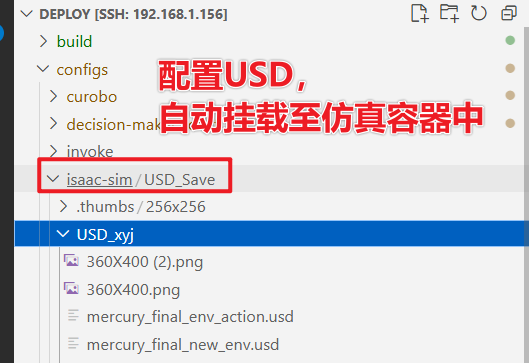

# 仿真的USD文件挂载
|- isaac-sim目录
|---|- 配置USD文件

2. 一键启动

# 1. 启动仿真（确保成功启动USD文件）：
docker-compose -f docker-compose-isaac-sim.yaml up -d

# 2. 启动产品：
docker-compose up -d

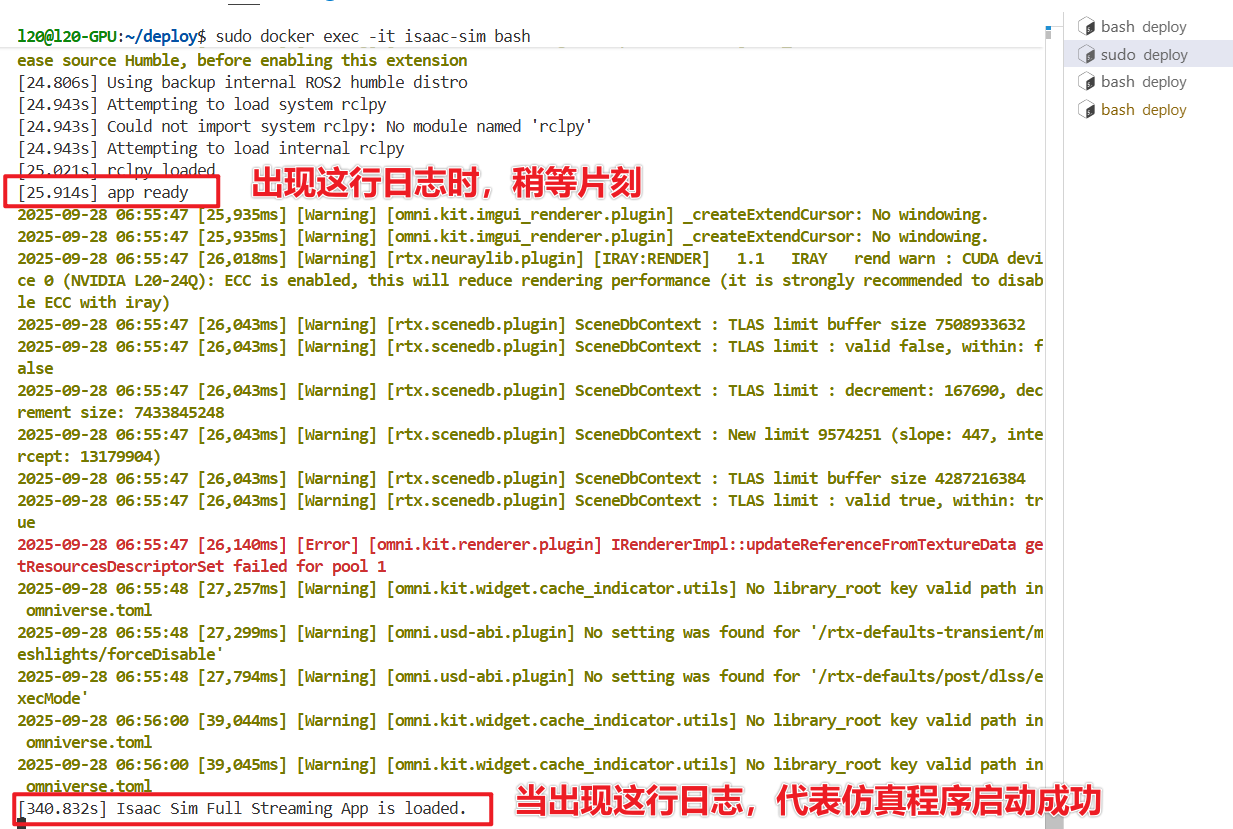

容器启动完毕后，确保Isaac Sim正常启动，准备触发任务开始：

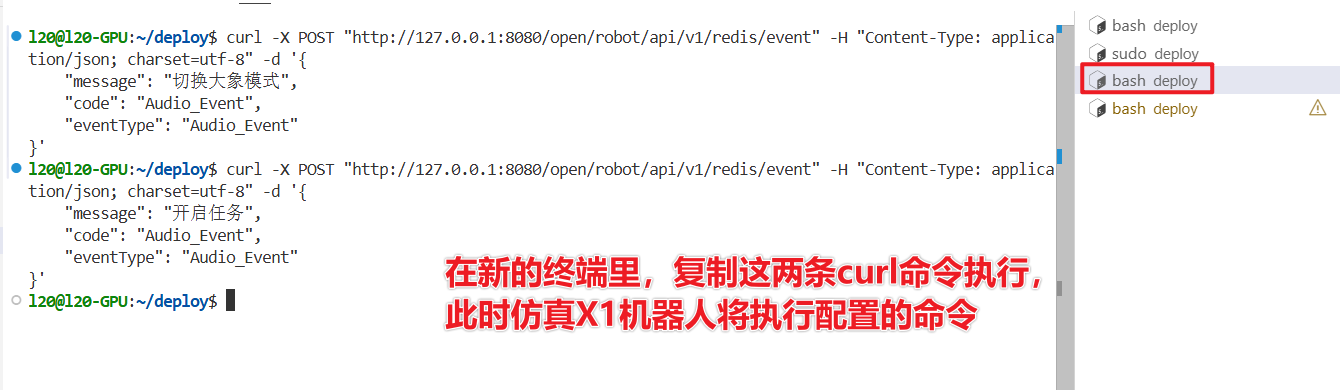

3. 启动命令开关：

# 1. 切换模式

curl -X POST "http://127.0.0.1:8080/open/robot/api/v1/redis/event" -H "Content-Type: application/json; charset=utf-8" -d '{
    "message": "切换大象/isaac-sim/embodied-ai-course模式",
    "code": "Audio_Event",
    "eventType": "Audio_Event"
}'

# 2. 开始任务

curl -X POST "http://127.0.0.1:8080/open/robot/api/v1/redis/event" -H "Content-Type: application/json; charset=utf-8" -d '{
    "message": "开启任务",
    "code": "Audio_Event",
    "eventType": "Audio_Event"
}'

4. 实时监控

# 查看日志：
docker logs -f 容器名

或者：查看目录log下的日志文件

7.1.2.3 效果对比

对比项	传统方式	仿真一体机平台
开发配置	编写多个Python脚本	一个YAML配置文件
启动方式	手动启动5+个终端	一键启动命令
联调耗时	耗时2-3小时联调	5分钟完成配置
状态监控	难以监控整体状态	图形化实时监控

小结：读者将直观感受到从"关心代码实现"到"专注任务逻辑"的转变，真正实现"我们只关心'做什么'，而不是'怎么做'"。

7.1.3 架构解密：一体机如何协同工作？

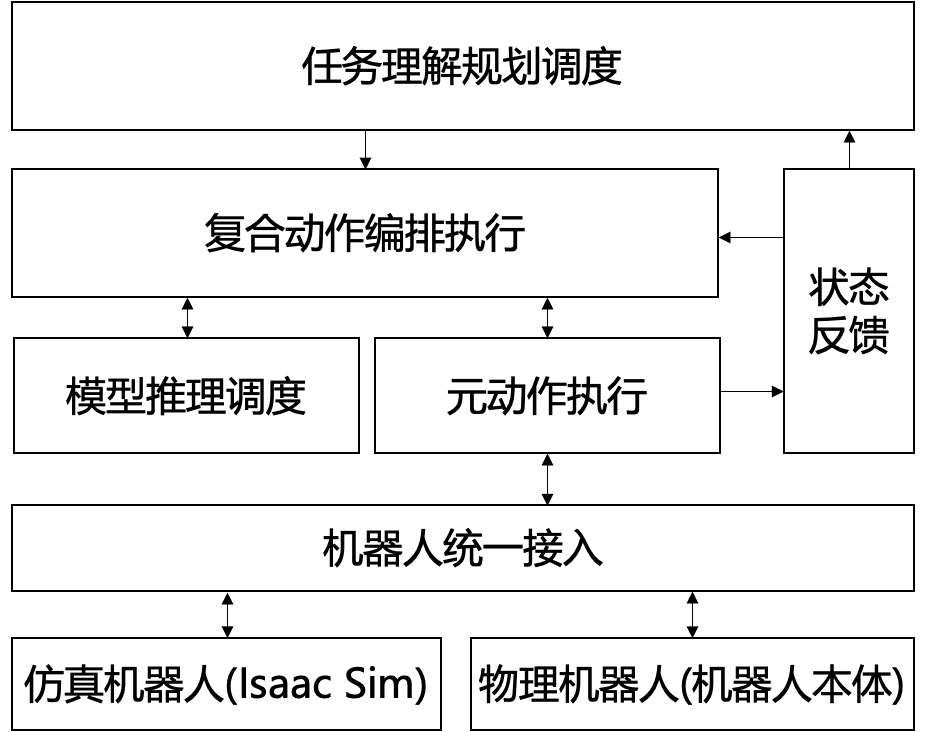

7.1.3.1 产品架构全景图

   这里放一张产品整体架构图：

该产品架构通过"任务理解规划调度 → 复合动作编排执行（协同模型推理调度、元动作执行及状态反馈）→ 机器人统一接入"的分层协作，实现对仿真机器人（Isaac Sim）和物理机器人的一体化管控。

7.1.3.2 核心数据流

任务请求 → 任务理解规划调度 → 复合动作编排执行 → 机器人统一接入 → 动作执行 → 状态反馈

1. 智能工厂比喻：理解架构协作

用"智能工厂"的比喻来讲解数据流：

架构模块	工厂角色	核心职责
您（用户）	下达订单的客户	提出"抓取零食"等业务需求
任务理解规划调度	总工程师+调度中心	理解订单，拆解为具体工单，分派到对应生产线
复合动作编排执行	生产工艺部门	选择最优工艺路线，调度加工设备，监控生产质量
模型推理调度	工艺选择专家	决定用"激光焊接"还是"超声波焊接"等具体工艺
元动作执行	标准化加工单元	执行钻孔、切割等基础加工动作
机器人统一接入	万能生产线	既可用虚拟材料（仿真）生产，也可用真实材料（实体）生产
仿真机器人(Isaac Sim)	虚拟试产线	在数字世界中模拟生产流程
物理机器人（机器人本体）	实体生产线	在真实世界中执行生产任务

   整个"工厂"通过Redis（中央仓库，存储生产状态）和ZeroMQ（高速传送带，传递生产指令）高效连接。

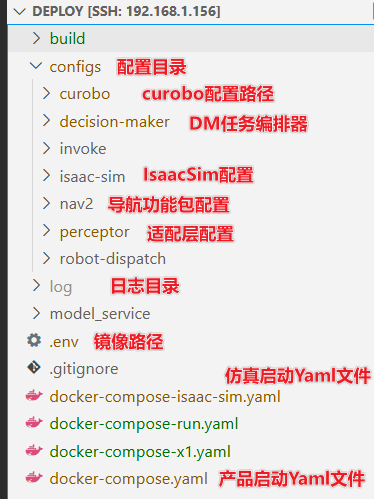

2. 产品目录结构

   该图展示了产品暴露给用户的配置目录结构，包含多模块配置（如 curobo、IsaacSim 等）、日志、镜像路径及各类 Docker Compose 启动文件，产品实际模块已容器化。

7.1.3.3 核心技术组件深度解析

• 任务理解规划调度模块

  • 核心功能：将用户目标智能拆解为可执行的原子操作序列

• 复合动作编排执行模块

包含模型推理调度和元动作执行两个核心子模块：

- 模型推理调度

    - 智能路由：根据任务需求自动选择最优算法模型

    - 策略配置：支持预设多种推理策略，适应不同场景需求

- 元动作执行

    - 资源优化：动态管理CPU/GPU资源，实现高效计算流水线

    - 多模型协同：并行执行不冲突的模型任务，提升整体效率

• 机器人统一接入模块

  • 核心价值：一套代码，仿真/实体无缝切换

  • 统一接口：对上层提供标准化接口，屏蔽底层差异

  • 扩展性：支持未来接入更多机器人类型和仿真平台

7.1.3.4 积木式开发：元动作与序列动作

1. 元动作 - 基础构建块

元动作是机器人所能完成的最小动作单元，就像乐高积木中的最基本颗粒：

元动作名称	功能描述	对应独立模块	应用场景
MOVETO	导航移动	第4.2.1/5.1.1章 导航模块	机器人底盘运动到指定位置
ARM_MOVETO	机械臂运动	第4.2.3/5.1.3章 机械臂模块	控制机械臂关节运动
GRASP	夹爪闭合	-	执行抓取动作
LOOSEN	夹爪张开	-	释放物体
CAMERA_TAKE	相机拍照	第4.2.2/5.1.2章 视觉模块	采集视觉数据
SEND_REQUEST	请求发送	第5.1.3章 curobo规划	调用外部服务或算法

关键洞察：我们前面花费大量精力实现的各个独立模块，本质上就是在构建元动作库。每个模块的复杂实现被封装为简单的元动作接口，就像把复杂的电子元件封装成标准的USB接口一样。

2. 序列动作 - 复杂行为组合

序列动作是由多个元动作组合而成的复杂行为，通过YAML配置文件定义：

# 示例：抓取序列动作配置
- id: MOVE_TO_OBJECT
  atom_actions:
    - actionId: 'SEND_REQUEST'      # 请求运动规划
    - actionId: 'ARM_MOVETO'        # 机械臂运动到目标
    - actionId: 'LOOSEN'            # 张开夹爪
    - actionId: 'GRASP'             # 闭合夹爪执行抓取

开发价值：用户可以直接使用平台提供的"乐高组件"（序列动作），也可以像搭乐高一样，创建自定义的复杂行为，而无需触碰底层代码。

3. 从独立模块到长程任务的演进路径

• 第一阶段：独立模块开发（手工匠人阶段）

  • 导航模块开发 → 封装为 MOVETO 元动作

  • 视觉模块开发 → 封装为 CAMERA_TAKE 元动作

  • 机械臂模块开发 → 封装为 ARM_MOVETO、GRASP、LOOSEN 元动作

• 第二阶段：元动作组合（自动化流水线阶段）

"抓取零食"长程任务 =
    MOVETO(目标点A) +
    CAMERA_TAKE(识别物体) +
    SEND_REQUEST(curobo规划) +
    ARM_MOVETO(规划轨迹) +
    GRASP(执行抓取)

• 第三阶段：产品化封装（工业化生产阶段）

  • 积累丰富的元动作库

  • 提供图形化配置界面

  • 实现一键部署和监控

产品核心价值：我们通过总结大量机器人开发经验，将常见的机器人能力抽象为标准化的元动作库。用户无需关心每个模块的具体实现，只需通过"搭积木"的方式组合这些元动作，就能快速构建复杂的长程任务。这相当于把前面课程中遇到的所有问题，通过产品化的方式系统性地解决了。

7.1.4 完整配置与启动步骤

本小节会展示产品大概的操作流程与效果：

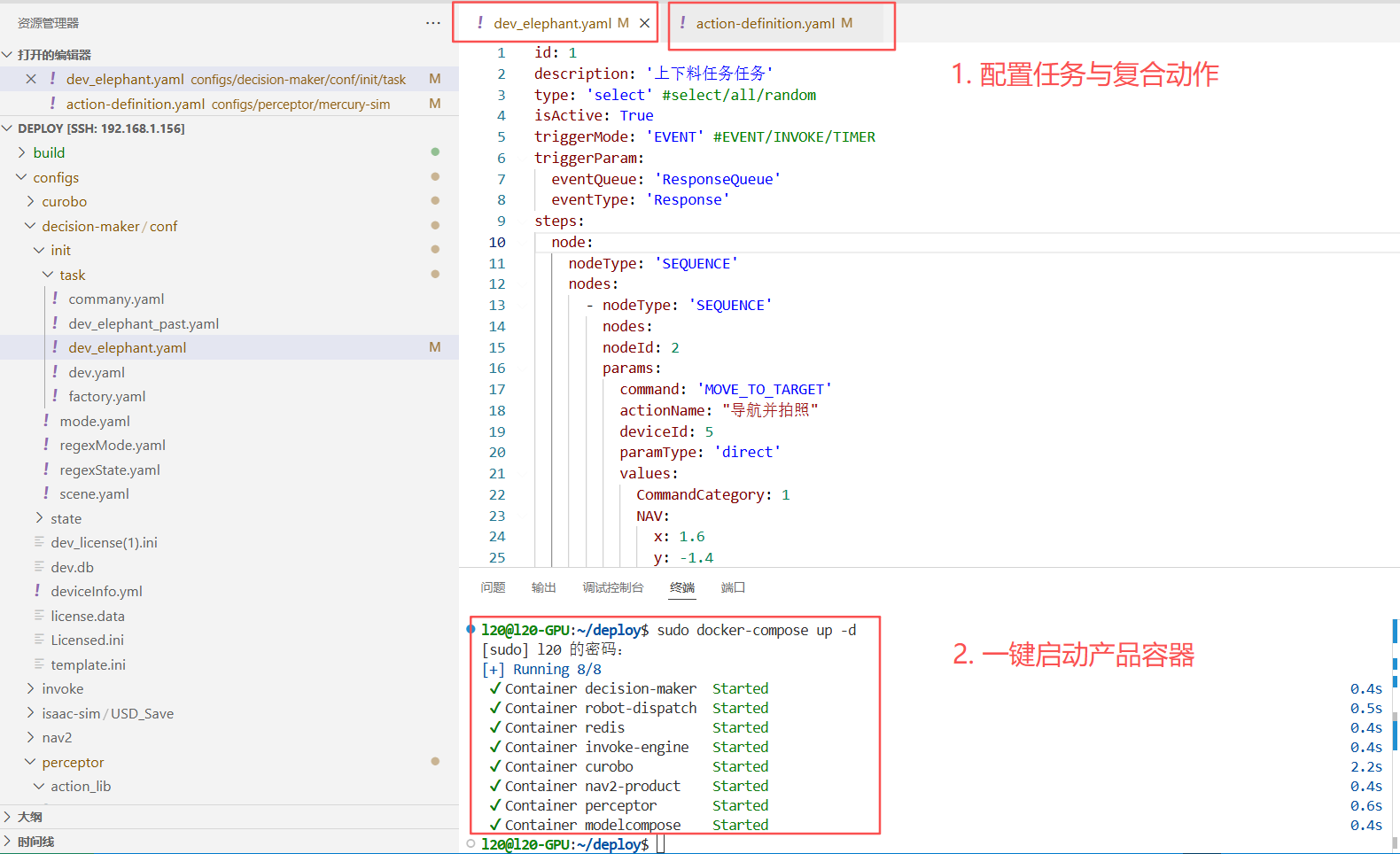

1. 步骤一：配置相关文件后启动产品容器

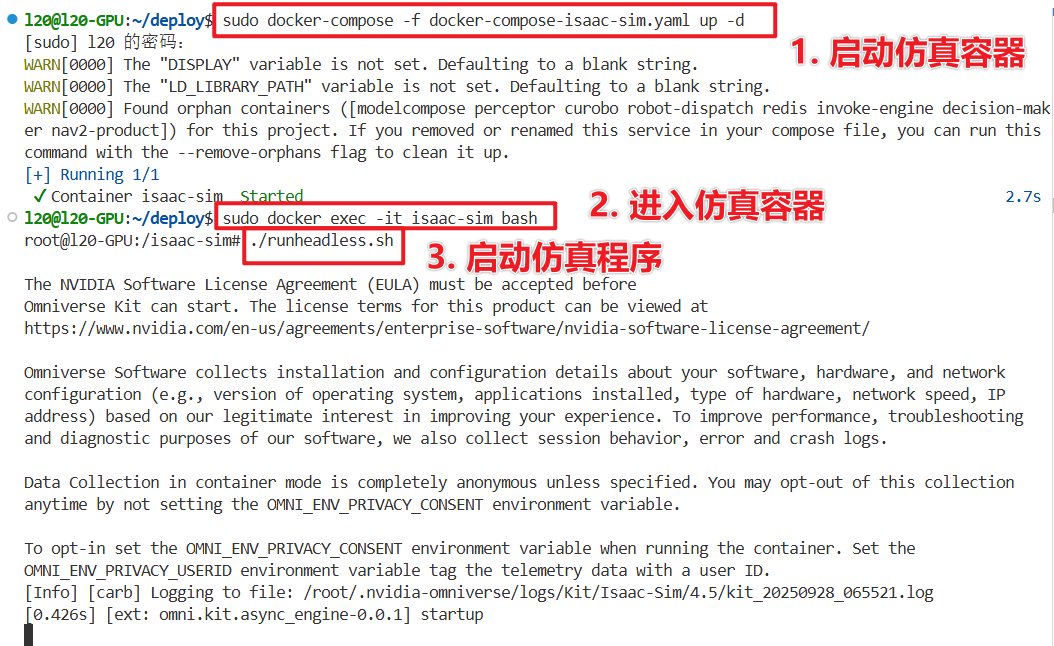

2. 步骤二：启动仿真容器与程序

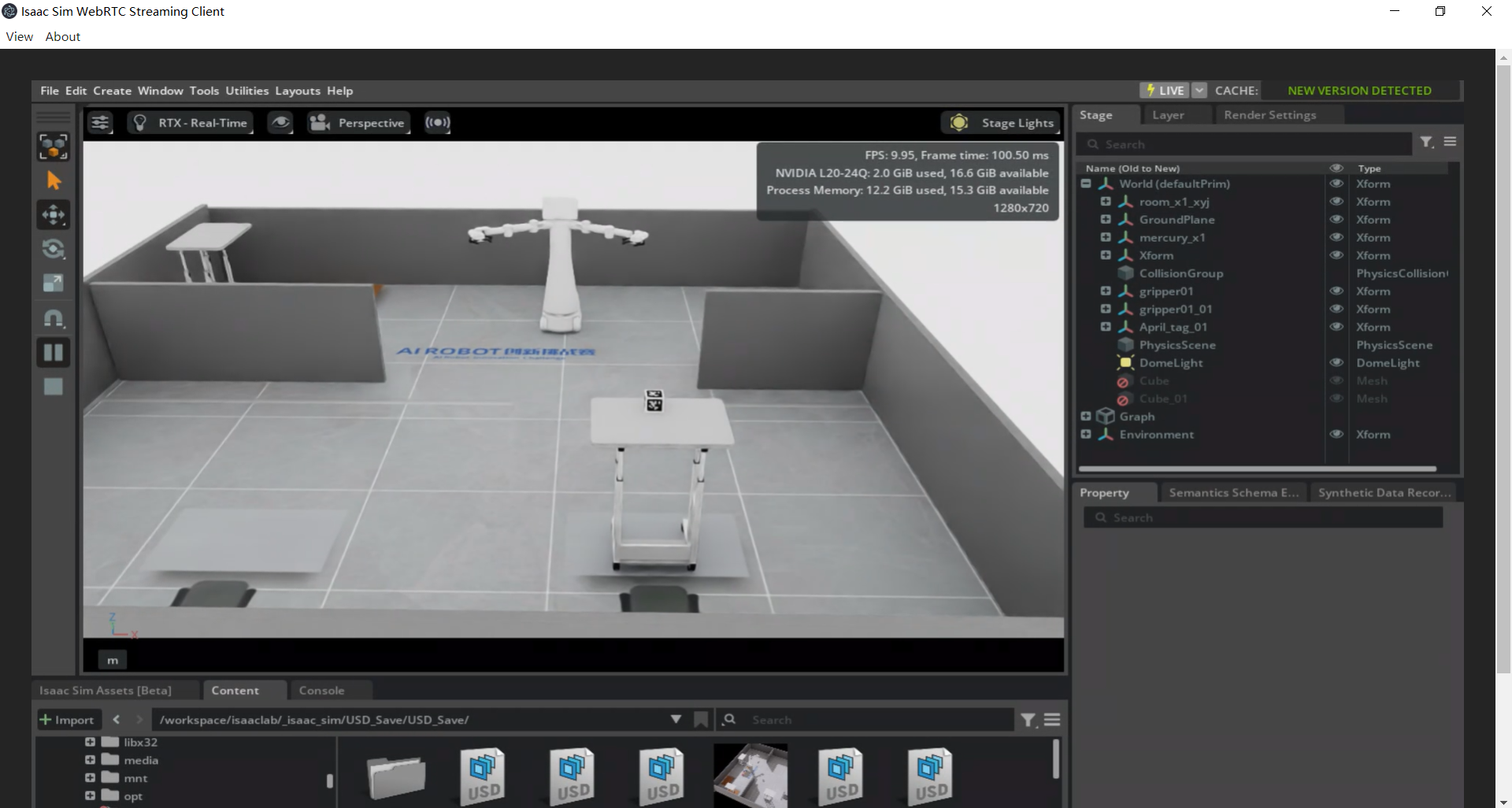

3. 步骤三：发布请求开关，产品执行任务

小结：以上则是产品运行的完整流程与效果，只需要简单的配置和启动命令，即可实现复合任务。

7.1.5 总结与展望

7.1.5.1 回顾成长路径

我们从"被时序和通信困扰的手工匠人"，通过仿真一体机平台，成功转型为能够指挥"自动化流水线"的机器人系统工程师。

   本架构通过分层设计和模块化协作，实现了：

1. 任务级的抽象：用户只需关注"做什么"，而非"怎么做"

2. 仿真实体的统一：一套代码无缝切换虚拟与现实

3. 积木式开发：通过元动作和序列动作快速构建复杂行为

4. 资源智能化管理：自动调度计算资源，优化执行效率

7.1.5.2 平台核心价值重申

• 抽象化：将复杂的底层实现封装为简单的配置接口

• 标准化：建立统一的模块通信和数据格式标准

• 可复用：积累的配置和经验可以在不同项目间迁移

7.1.5.3 未来生态展望

• 模型市场：预集成更多SOTA算法模型，开箱即用

• 场景库：积累各行业典型应用场景模板

• 协作平台：支持多人在线协同开发任务流程

• AI辅助：智能推荐最优任务配置和参数调优

7.1.6 常见问题与调试技巧

分享一些初学者常见的问题（如配置文件格式错误、模型路径不对等）和排查思路，提升课程的实用性。

错误现象	可能原因	解决方案
任务发布后没有响应&日志无报错	ROS域id不一致	在docker-compose中配置相同的域id
任务发布后没有响应	curl发布过于紧凑	在容器启动后等待充分时间后发布
机械臂运动失败	可能是相机识别失败导致	确保相机与机械臂的一致性
视觉识别失败	相机话题数据异常	使用ros2 topic echo检查图像流
导航路径规划超时	地图坐标系不匹配	检查TF树完整性

附录：关键技术术语表

术语	定义
DH 参数	描述机器人连杆坐标系关系的参数组，包含 a（连杆长度）、α（连杆扭角）、d（关节偏移）、θ（关节角）
SLAM	同步定位与地图构建（Simultaneous Localization and Mapping），机器人通过传感器数据构建环境地图并确定自身位置
四元数	用于表示三维空间旋转的数学工具，相比欧拉角可避免万向节锁问题
CUDA	英伟达推出的并行计算平台和编程模型，可利用 GPU 进行通用计算
TF 树	机器人坐标系转换树，用于维护不同坐标系之间的变换关系
