6. 系统联调开发实战¶

6.1 多阶段复合任务¶

6.1.1 系统集成与联调¶

  将X1看成一个整体，在多模块的设计理念下，系统集成与联调就尤为重要了。

6.1.1.1 联调整体架构解析¶

   我们的系统分为 “Isaac Sim 仿真层” 和 “ROS2 计算层” ，通过“任务管理器”模式串联：

  1. 模块分工：
层级 模块 职责
Isaac Sim 层 X1 USD 模型 以及场地USD 提供机器人模型、仿真环境（地图、物体）
导航 cmd / 相机 cmd / 双臂 cmd 接收 ROS2 指令，驱动仿真中机器人运动、拍照、控制双臂
导航模块 / 独立化脚本 实现仿真内的运动控制（如底盘速度解析）
ROS2 层 Nav2 导航功能包 路径规划、发布底盘线速度 / 角速度
相机识别算法 处理仿真图像，输出目标位姿
双臂 Curobo 算法 规划双臂轨迹，输出关节控制指令
核心中枢 任务管理器 触发各模块（导航→相机→双臂），监听状态反馈

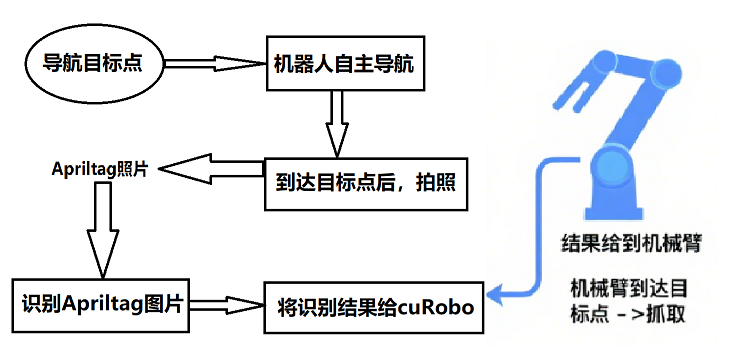

  1. 数据流向（对应架构图）

  • 导航阶段：任务管理器 →（话题）Nav2 →（速度指令）导航 cmd →（状态）任务管理器

  • 视觉阶段：任务管理器 →（拍照指令）相机 cmd →（图像）相机识别 →（位姿）cuRobo

  • 抓取阶段：cuRobo →（轨迹指令）双臂 cmd →（状态）任务管理器

exported_image

6.1.1.2 联调前置条件：模块独立验证¶

能够顺利完成4.2.1；4.2.2；4.2.3或4.1.1；4.1.2；4.1.3的demo，就证明模块独立运行没问题。

联调前必须确保 单个模块能稳定运行，避免联调时定位问题困难：

模块 验证方式
导航 在 Isaac Sim 中，通过 RViz 发布目标点，机器人能自主规划路径并移动（监听/cmd_vel话题）。
相机 触发仿真相机拍照（调用相机 cmd 节点），能在 ROS2 中接收图像话题（如/left_camera/rgb）。
双臂 手动发送目标位姿到 Curobo，双臂能规划轨迹并执行（观察仿真中手臂运动）。

6.1.1.3 联调核心流程¶

联调需基于统一的 USD 场景与机器人模型，按 “信号互通→时序协同→场景验证→结果固化” 四步推进，确保多模块高效协同：

6.1.1.3.1 信号链路打通¶

以 ROS2 话题为核心，构建模块间数据传递闭环（参考）：

  • 导航模块输出位姿（/goal_pose），作为视觉识别的基准位姿；
  • 视觉模块输出目标坐标（/vision_target），为机械臂提供抓取位置；
  • 机械臂反馈执行状态（/arm_state），决定导航是否触发下一轮动作。
  • 同时统一消息格式（如geometry_msgs/PoseStamped），确保位姿精度、关节指令等参数兼容。
6.1.1.3.2 时序协同校准¶

按任务逻辑明确各模块动作触发时机与节奏：

  • 导航到达目标点（位姿误差＜10cm 且稳定 200ms）后，触发视觉拍照；
  • 视觉识别置信度＞95% 时，启动机械臂抓取流程；
  • 适配仿真步长（默认 60FPS），导航规划周期 200ms、视觉识别周期 300ms、机械臂控制周期 50ms，避免动作脱节。
  • 若出现延迟，自动触发软复位（如视觉超时则重新拍照）。
6.1.1.3.3 场景闭环验证¶

在 USD 场景中完成基础功能验证：

  • 静态环境、单一目标场景下，验证全流程通断；
  • 重点关注任务完成率（如 5 个目标全部抓取）、执行时间（＜3min）及资源占用（GPU＜80%）。
6.1.1.3.4 结果固化与迁移¶
  • 导出 USD 场景配置、ROS2 启动文件及 ActionGraph 执行流，形成可复用模板；
  • 对比虚拟与实体机器人数据（如关节角度、识别结果），修正模型误差；
  • 编写联调手册，包含流程步骤、参数表及故障排查指南，为实体部署奠定基础。

6.2.2 场地与机器人USD¶

   在 AIROBOT 创新挑战赛的仿真训练环境中，USD（Universal Scene Description）文件作为场景与机器人资产的核心载体，包含了比赛所需的场地模型、机器人模型及各类功能模块。本节将详细介绍赛事提供的各类 USD 资产及其用途，帮助参赛选手快速理解并合理选用适合的训练资源。

6.2.2.1 核心综合 USD 资产¶

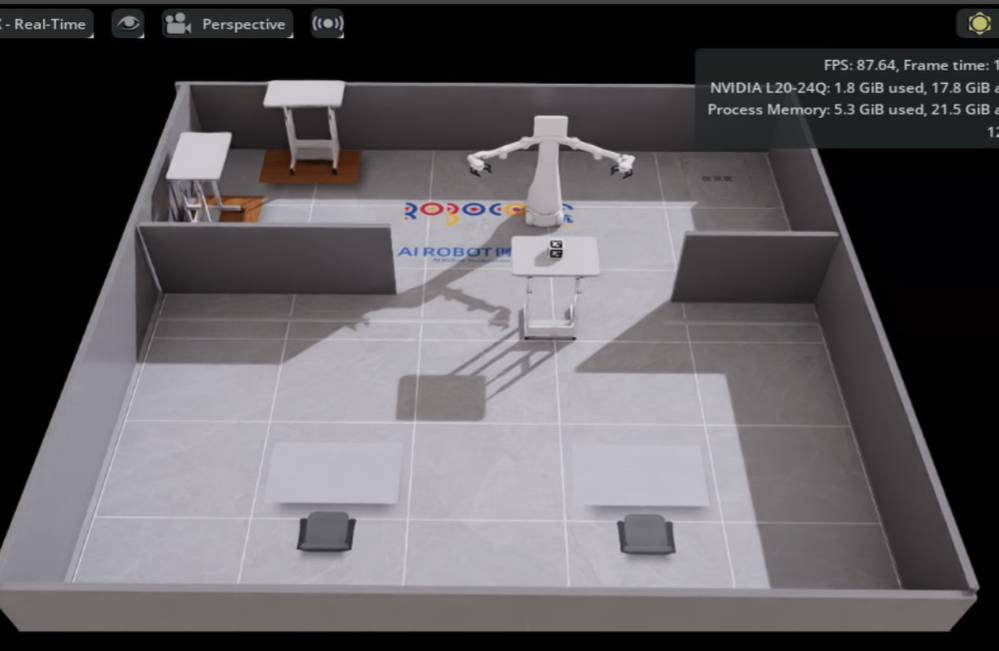

   competition_room.usd 为赛事推荐使用的完整仿真场景文件，包含比赛所需的全部核心元素，可支持全流程仿真训练与测试。其包含以下关键组件：

  1. 比赛场地（competition_room.usd）

   包含 AIROBOT 创新挑战赛专用场地布局，具体元素包括：

  • 标准比赛区域及围墙结构

  • 赛事指定桌子及障碍物

  • 用于识别与交互的二维码方块（AprilTag）

  1. X1 机器人模型

   完整集成 X1 机器人本体，包括底盘、双臂、夹爪及各类传感器（激光雷达、双目相机等）。

  1. 功能行为图（ActionGraph）

   内置预设的行为逻辑模块，支持：

  • 导航底盘运动控制（速度、方向指令执行）

  • 激光雷达数据采集与发布

  • 里程计信息实时更新

  • 双臂关节角度控制与运动规划

  • 双目相机（左右眼）图像信息采集与传输

exported_image

6.2.2.2 其他专用 USD 资产说明¶

   除核心综合文件外，赛事同时提供以下专用 USD 资产，供选手根据训练需求灵活选用：

  1. 基础原始资产

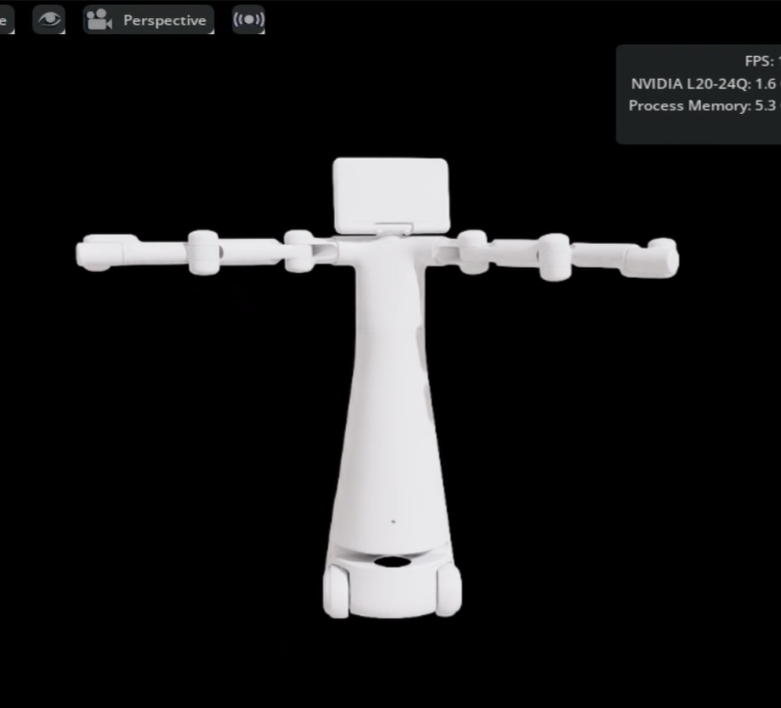

  • mercury_x1.usd：X1 机器人最原始模型文件，未包含赛事特定配置，可用于选手自定义机器人结构或参数。

exported_image

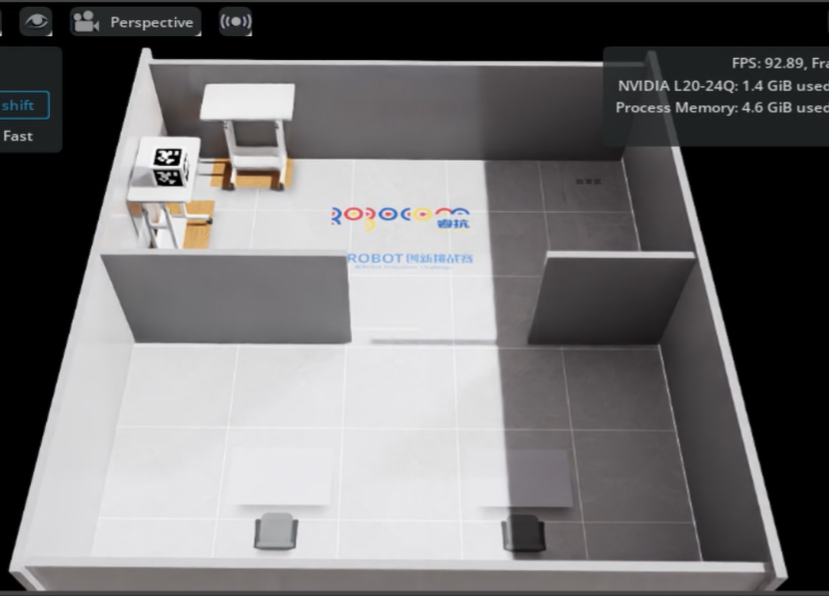

  • room_x1.usd：比赛场地的原始基础模型，可作为选手自定义场地布局的模板。（该模型暂不提供）

exported_image

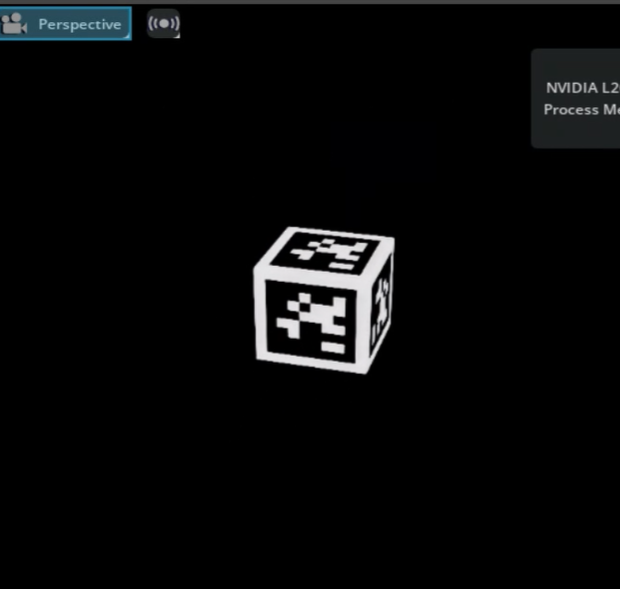

  • April_tag.usd：单独的二维码方块模型文件，可用于单独测试视觉识别算法或搭建自定义场景。

exported_image

6.2.2.3 USD 文件溯源与迭代说明¶

   为帮助选手理解资产的演进逻辑，以下说明核心 USD 文件的来源及迭代过程：

6.2.2.3.1 溯源 USD 文件¶

  • TuringStack_X1.usd

    • 来源：由算法工程师调整模型质量后提供。

    • 已知问题：头部关节初始角度非 0 度；左臂某一关节存在10.1°的系统误差。

6.2.2.4 使用建议¶

  • 进行完整赛事流程训练时，优先使用 competition_room.usd 。

  • 专项训练抓取功能时，可选用 TuringStack_X1.usd 。

6.2.3 多阶段复合案例¶

6.2.3.1 相机与机械臂联调¶

   本案例以 Isaac Sim 仿真平台中的 X1 机器人为对象，演示通过双目相机与机械臂协同，实现对二维码方块的目标定位与抓取准备动作，核心流程可通过动图直观查看，具体分为 “准备识别姿态” 与 “抓取准备姿态” 两步执行。

一、案例核心组件与目标¶
  • 核心组件：X1 机器人（含机械臂、左手夹爪）、双目相机、二维码方块、Curobo 运动规划库
  • 核心目标：通过相机识别定位目标，结合运动规划计算，控制机械臂完成从 “识别准备” 到 “抓取准备” 的连贯动作，验证视觉与机械臂的协同控制逻辑。

exported_image

二、联调流程（结合动图分步解析）¶

   第一步：机械臂到达 “准备识别姿态”

   动图中初始阶段，X1 机器人机械臂先执行姿态调整：机械臂整体抬升并展开，使双目相机的视野完全覆盖前方二维码方块，避免机械臂自身结构遮挡相机视线。    这一步的核心目的是为相机识别创造稳定视野—— 双目相机需无遮挡地拍摄二维码方块，才能准确提取方块的三维坐标（位置与姿态信息），并将识别结果以数据形式发送至 Curobo 运动规划库。

   第二步：机械臂到达 “抓取准备姿态”

   数据处理与规划：Curobo 接收相机发送的二维码方块坐标后，结合 X1 机器人机械臂的关节限制、运动范围等参数，自动计算出从 “准备识别姿态” 到 “抓取准备姿态” 的关节运动轨迹（包括每个关节的转动角度、速度）。 关节控制与执行：Curobo 将规划好的轨迹结果以指令形式发布给机械臂的各个关节，动图中可观察到 X1 机器人左手夹爪逐步靠近二维码方块，最终停留在方块正上方（夹爪开口对准方块，距离适中），完成抓取前的姿态定位。

三、关键协同逻辑¶

   整个过程中，双目相机负责 “感知定位”，Curobo 负责 “运动规划”，机械臂关节负责 “执行动作”，三者通过数据传递形成闭环：相机识别结果是规划的基础，规划结果直接决定关节运动，最终通过姿态调整实现 “先看清、再靠近” 的联调目标，为后续实际抓取动作奠定基础。

6.2.3.2 抓取案例¶

一、案例背景与场景升级¶

   本案例基于上一章节“相机与机械臂联调案例” 的定位基础，在 Isaac Sim 仿真环境中优化场景并扩展抓取流程：新增桌子（二维码方块置于桌面左中位置），调整方块大小与质量适配抓取；核心新增 “靠近 - 抓取 - 返回” 动作，通过 Curobo 完成三次关键运动规划（前两次定位规划见上一章节），实现从 “定位” 到 “抓取回收” 的闭环。

二、核心组件与场景参数¶

核心组件：X1 机器人（含机械臂、左手夹爪）、双目相机、带二维码方块（适配抓取参数）、桌子、Curobo 运动规划库 场景布局：桌子位于机器人正前方，方块固定于桌面左中，确保相机可稳定识别

exported_image

三、抓取核心流程（三次关键运动规划 + 动图解析）¶

前两次运动规划与上一章节类似，这里不再阐述。

（一）第三次运动规划：靠近目标物 Curobo 接收相机的方块精准坐标后，结合桌面高度与机械臂关节限制，规划短距离运动轨迹。动图中可见，机械臂从 “抓取准备位置”（方块正前方几厘米）缓慢前移，直至夹爪开口完全包裹方块两侧，到达 “可抓取” 近距离姿态。

（二）第四次运动规划：夹爪闭合抓取 Curobo 将夹爪关节纳入规划，根据方块尺寸计算闭合角度（避免过松脱落或过紧损坏）。动图中，夹爪关节向内转动、开口缩小，最终完全闭合并夹紧方块，完成核心抓取动作。

（三）第五次运动规划：返回准备识别姿态 抓取成功后，Curobo 规划安全回退轨迹（避开桌子障碍）。动图中，机械臂带着方块抬升、后退，最终恢复到初始 “准备识别姿态”，实现抓取流程闭环。

四、关键注意事项¶

需校准 “手眼关系”，确保相机定位与机械臂运动坐标一致，避免抓取偏差 夹爪闭合角度需与方块尺寸匹配，可通过 Curobo 输入方块参数自动计算 回退轨迹需避开桌子，防止携带方块时碰撞

五、案例总结¶

本案例通过三次关键运动规划，补全 “靠近 - 抓取 - 返回” 动作，完整实现从定位到回收的抓取闭环。Curobo 全程负责轨迹规划，兼顾障碍物规避与抓取稳定性，为真实场景下的桌面抓取提供仿真参考。
