3. 仿真环境与独立模块实践

3.1 仿真环境学习与搭建

3.1.1 Isaac Sim仿真十个步骤

   本章节将系统阐述Isaac Sim仿真的十个基础步骤（十个关键维度），为零基础学习者构建完整的知识框架，十个方面如下所示：

• 物理空间：定义仿真环境的空间布局与基础物理特性，地面提供支撑，物体的物理属性和位置决定仿真初始状态与相互作用；
• 角色及物体：人、机器人等为核心活动对象，其物理模型与控制逻辑（如机器人关节控制）影响仿真真实性；
• 环境：含视觉（灯光）与物理（天气）环境，灯光提升场景层次，天气（如雨）或间接影响物体运动；
• 运动：角色运动受物理动力学约束，依物理原理计算运动状态，物体分静 / 动态，材质属性（摩擦系数等）关键，不同角色类型物理特性不同；
• 交互：含碰撞、接触力、传感器交互（摄像头等）、动态交互（抓取），碰撞检测与响应机制影响仿真真实性；
• 初始与边界条件：含角色初始位置、速度及仿真空间限制，是仿真基础设置；
• 数据记录与处理：记录角色运动、环境参数等数据，用于分析优化模型、支持后续研究；
• 物理引擎：以 NVIDIA PhysX 为代表，通过物理求解器支撑仿真物理动力学计算；
• 性能参数：如时间步长、空间分辨率等，需结合需求与硬件调整，平衡仿真精度与效率；
• 脚本与自动化：借助 Python 脚本实现仿真脚本化，通过批量运行实现自动化，提升效率。

   注意： 为了提升学习效率，作者已针对本次赛事需求精选出相关核心步骤，帮助参赛者在短时间内掌握仿真基础技能，高效完成赛事任务。

3.1.1.1 物理空间构建

   物理空间是机器人活动的基础场景，需通过 USD（Universal Scene Description）文件定义真实环境的核心要素。首先，需构建场景的主体结构，如工厂厂房的墙体、地面、工作台等，确保尺寸与布局贴合实际应用场景（如赛事场地的障碍物分布）。其次，需配置场景的物理属性，包括地面的摩擦系数（影响机器人底盘的运动稳定性）、物体的碰撞属性（避免机器人与场景元素发生穿模等非物理现象），以及全局的重力加速度（通常设置为地球重力 9.8m/s²，确保机器人运动、抓取等行为符合现实物理规律）。通过 USD 文件的统一管理，可实现场景的快速复用与修改，为后续仿真测试提供一致的基础环境。

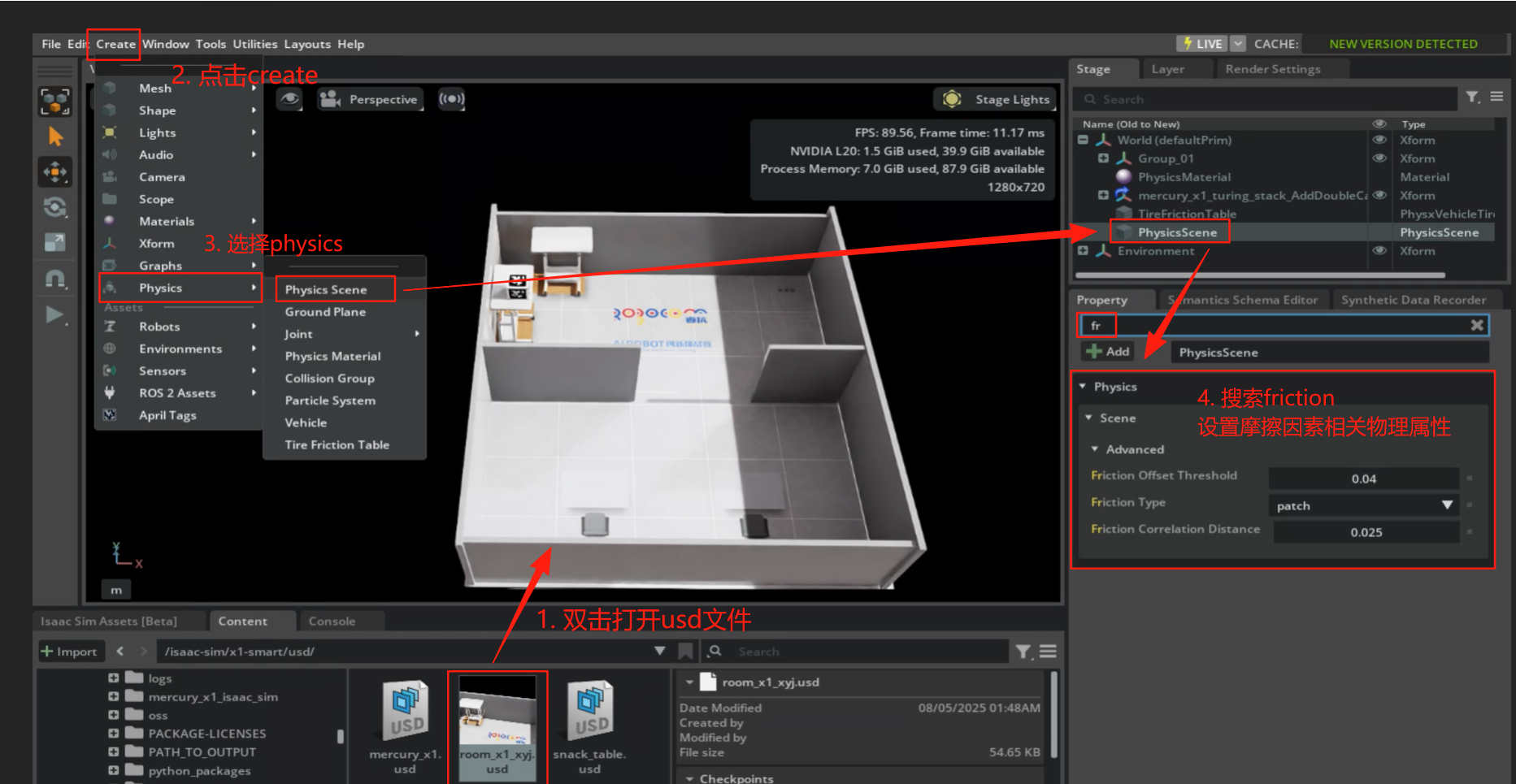

1. 场景与地面建模：USD，设置摩擦系数与摩擦力

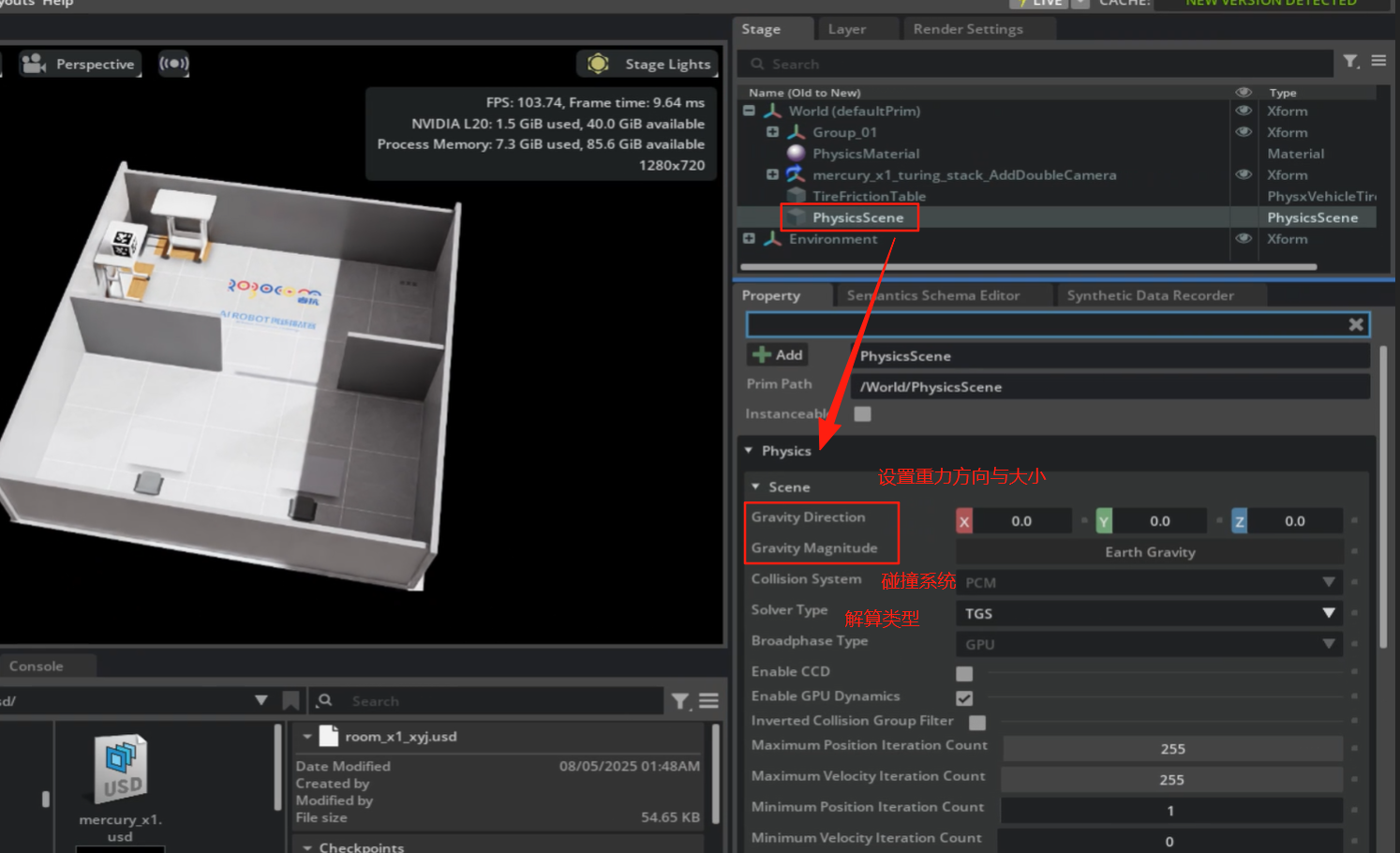

2. 设置重力加速度

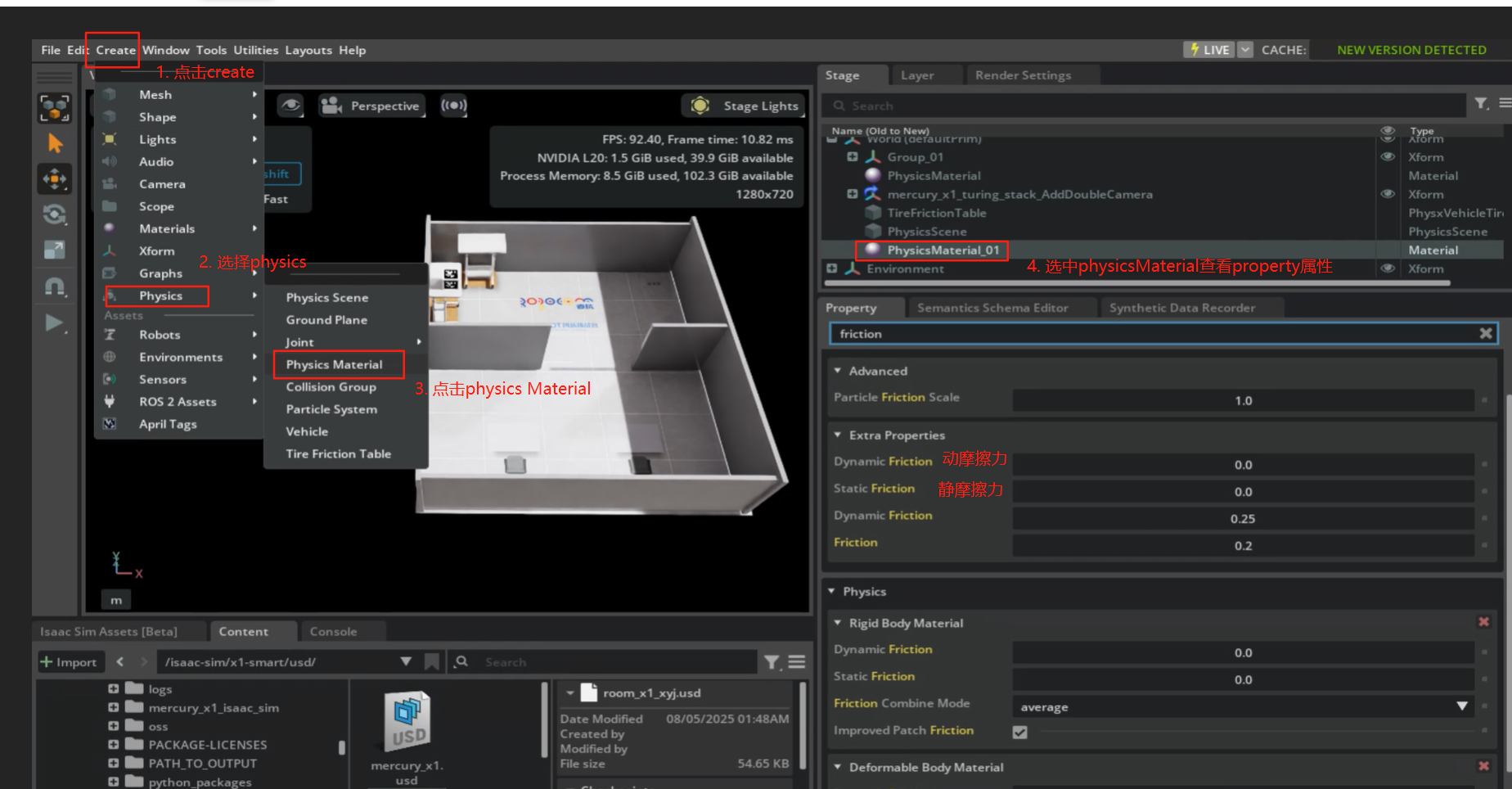

3. 通过物理材料配置摩擦系数

3.1.1.2 X1仿真模型构建

3.1.1.2.1 URDF介绍

   URDF 全称 （Unified Robot Description Format）统一机器人描述格式 ，是机器人模型描述的 “通用语言”。它通过定义机器人的 连杆（link） 、关节（joint） 及运动学关系，让复杂机械结构能被程序 “读懂” 。

1. URDF 的实现：XML 语法

   URDF 用 XML 标记语言 编写，语法逻辑很简单：

<标签名 参数="值"> 内容 </标签名>

2. XML 语法示例：最基础的 URDF 模型

  下面代码用 URDF 搭建了一个 “极简机器人模型”

<robot name="simple_robot">  <!-- 定义机器人模型，命名为 simple_robot -->
    <!-- 定义第一个连杆：link1 -->
    <link name="link1" />

    <!-- 定义第二个连杆：link2 -->
    <link name="link2" />

    <!-- 定义关节 joint1，连接 link1 和 link2 -->
    <joint name="joint1" type="fixed">
        <parent link="link1" />  <!-- 父连杆是 link1 -->
        <child link="link2" />   <!-- 子连杆是 link2 -->
    </joint>
</robot>  <!-- 模型定义结束 -->

  逻辑拆解：

• 是 “容器”，包裹整个机器人的 link 和 joint 。
• link 像 “零件”，joint 像 “螺丝 + 连接规则”，把零件连起来。
• type="fixed" 表示关节是 “固定死的”（子连杆相对父连杆不会动），后续会讲可动关节（如旋转关节 revolute ）。

3.1.1.2.2 URDF转USD

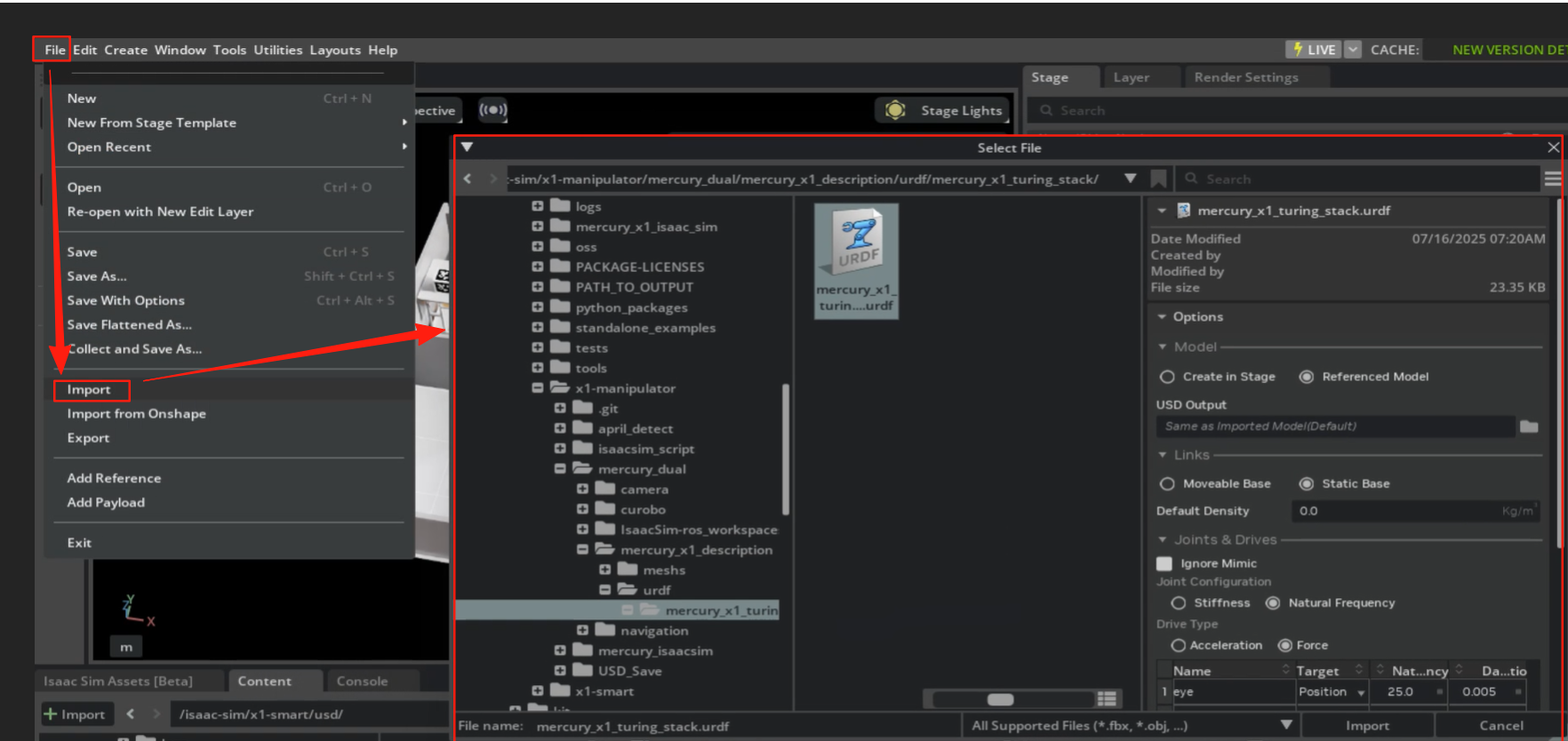

1. 打开Import工具页面

   工具的具体位置为 file -> Import 如下



2. 导入操作

   • 找到要进行转换的URDF文件，具体路径：/isaac-sim/course-content/course_data/urdf2usd/urdf2usd_res/g1_12dof.urdf

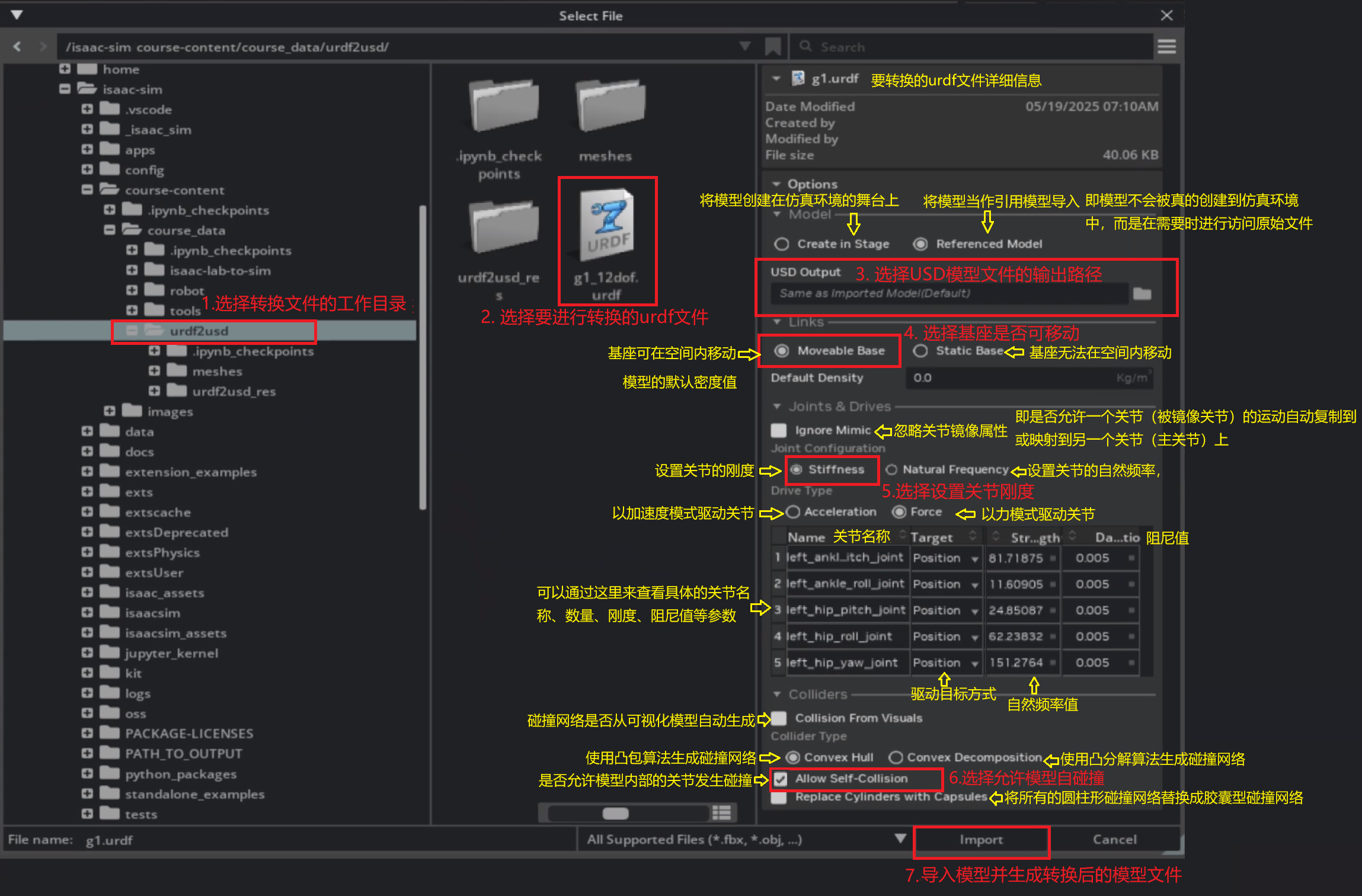

   • 选择要模型的导入选项，具体解析如下图
   • 选择USD Output（USD转换文件输出）选项，如下图所示（注意：在G1机器人仿真项目中必须选择Moveable Base选项，否则机器人模型将无法移动，并且模型在导入过后就会出现错误）
   • 同时指明需要的输出usd的具体文件夹， 具体操作如下：



3.1.1.3 物理引擎参数设置

  物理引擎是仿真环境中实现真实物理交互的核心组件，其参数设置直接影响仿真的精度与性能。需根据任务需求配置以下关键参数：

1. 仿真步长：即物理引擎计算物理状态的时间间隔（如 0.001 秒 / 步）。步长越小，仿真结果越精确（如机器人运动轨迹、碰撞冲击力的计算更细腻），但会增加计算负载；反之，步长过大会导致运动卡顿或碰撞检测延迟。对于 X1 机器人的导航与抓取任务，建议设置适中步长（如 0.01 秒），平衡精度与计算效率。

2. 碰撞检测精度：包括碰撞体的几何简化程度（如使用凸包简化复杂物体的碰撞检测模型）和检测频率。对于零食抓取等高精度操作场景，需提高目标物体的碰撞检测精度，避免夹爪与物体的 “虚接触” 或 “漏抓取”；对于大范围导航场景，可适当简化障碍物的碰撞模型以提升效率。

3. 动力学参数校准：针对机器人自身的物理特性，如底盘电机的驱动力矩、机械臂关节的阻尼系数等，需通过参数调整使仿真模型的运动响应（如加速、减速、停止时间）与实体机器人一致。例如，若仿真中小车刹车距离与实体不符，需修正底盘的摩擦力或驱动力参数。

3.1.1.4 脚本自动化部署

独立化脚本是什么？有什么用？要怎么实现？

   在Isaac Sim中，Python脚本化开发可以通过两种方式实现：Extension（扩展）和Standalone（独立脚本）。

• Extension（扩展）：集成于Isaac Sim图形化界面内，一般用于测试Isaac Sim的API或搭建简单场景，需要依赖"runheadless.sh"脚本启动Isaac Sim且打开相关扩展方可验证脚本内容。

• Standalone（独立脚本）：此类脚本通常包含Isaac Sim应用程序启动、任务逻辑实现、仿真终止条件设置等内容，一般用于复杂任务场景，无需依赖"runheadless.sh"进行启动Isaac Sim。

   下面就是独立化脚本的核心部分，通过配置的CONFIG来启动仿真Isaac Sim：

from isaacsim import SimulationApp

# 仿真配置（合并两者配置，以用户配置为主）
CONFIG = {
    "width": 1280,
    "height": 720,
    "window_width": 1920,
    "window_height": 1080,
    "headless": True,
    "hide_ui": False,
    "renderer": "RaytracedLighting",
    "display_options": 3286,
}

simulation_app = SimulationApp(launch_config=CONFIG)

from isaacsim.core.utils.extensions import enable_extension

# 启用必要的扩展
simulation_app.set_setting("/app/window/drawMouse", True)
enable_extension("omni.kit.livestream.webrtc")
enable_extension("omni.isaac.ros2_bridge")

   一般脚本化开发包含以下方面：

1. 基本元素（Prim）：Prim（Primitive）是 USD（通用场景描述）中的基本构建块，代表仿真环境中的任何对象，如机器人、传感器或环境物体。

2. 舞台（Stage）：舞台是 USD 的核心概念，定义了 Prim 的逻辑组织和空间关系。

3. 场景（Scene）：场景是世界的子集，包含一组关联的 Prim。

4. 世界（World）：世界是仿真的全局管理者，功能包括。

5. 仿真（Simulation）：仿真是推动虚拟环境随时间变化的核心机制。

6. 应用（Application）：应用是仿真的"外壳"，负责管理渲染、交互、扩展。

3.1.1.5 关键USD操作

   在使用独立脚本管理仿真环境时，对USD模型的精准控制至关重要。以下四个操作是处理机器人模型时的核心技能。

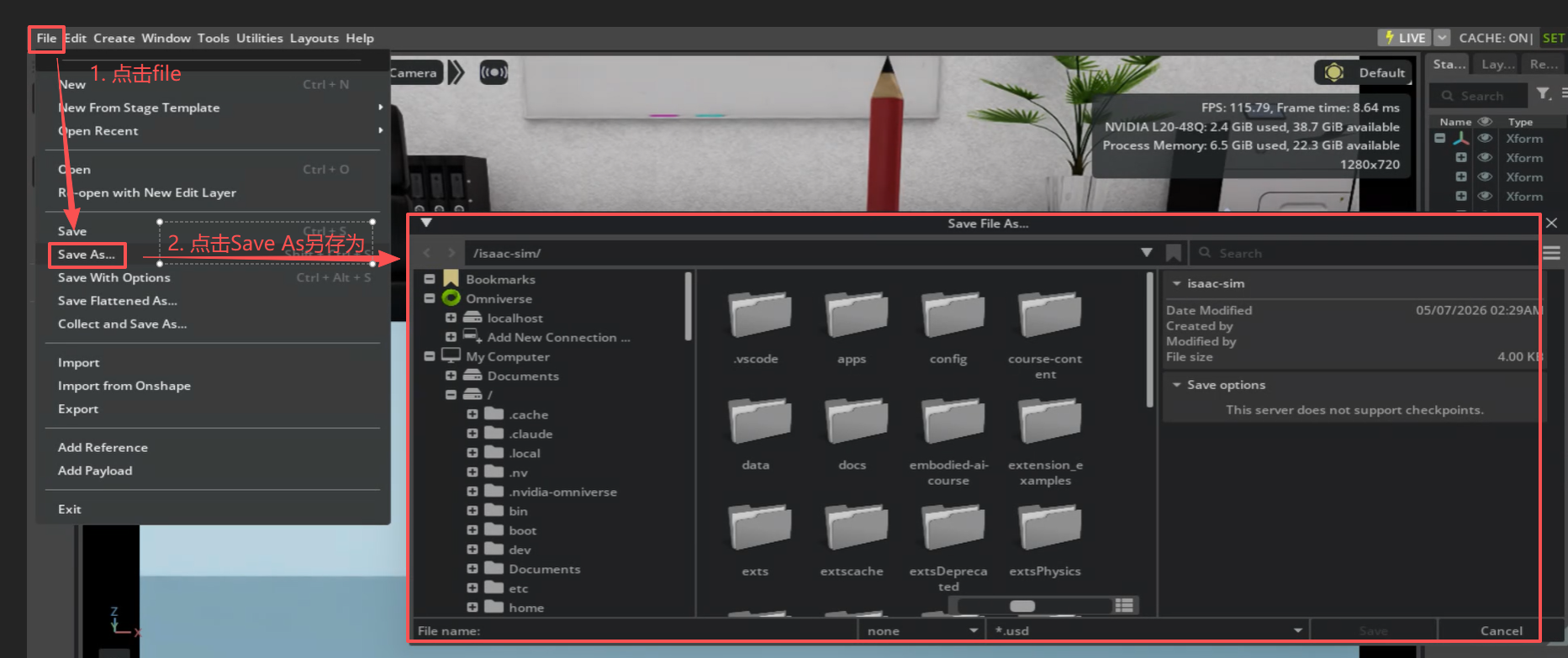

1. 另存为(Save As)    将当前打开的Stage保存为一个新的USD文件。这能保留所有修改，同时不覆盖原始文件，便于版本管理和调用。

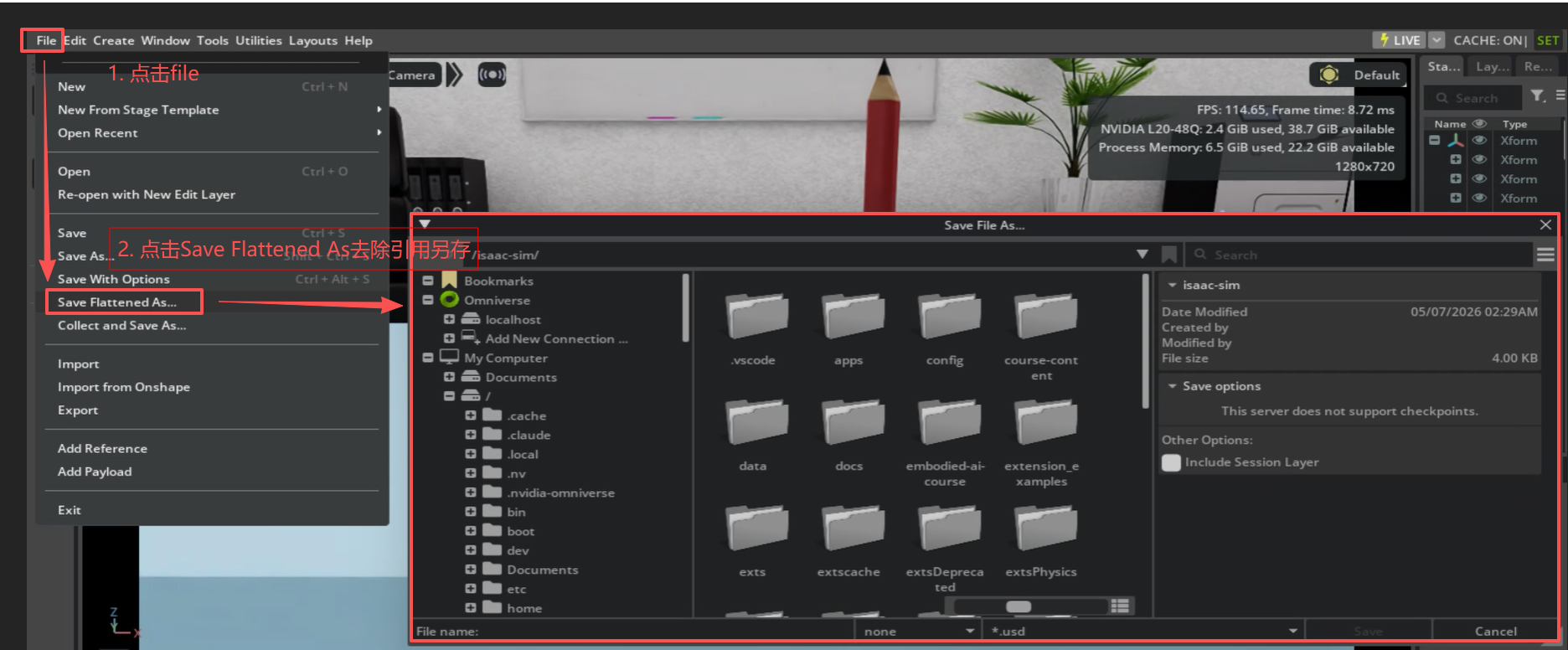

2. 去掉引用(Flatten)

   导入的URDF模型会保留对外部几何文件的引用。去掉引用可将所有外部依赖“展平”并内化到当前USD文件中，使文件成为一个完全独立的包，避免路径丢失导致模型无法加载。

可以理解为，通过这一步操作，就可以将USD内部所有的引用“去除”，并改为本地当前独立的USD。在Isaac Sim中通过“Flatten”可确保USD无论在哪都能正常打开，不依赖于任何引用。

3. USD关节链（Joint Chain）

   在USD中，机器人关节由PhysicsJoint定义，所有关节和刚体链接会组成一个层级树。一个清晰的关节链是机器人运动学求解和物理仿真的基础。

   以下是一个拓展代码，在Isaac Sim中使用“”跑通该代码，可在控制台日志中看到USD完整的关节链。

from collections import defaultdict, deque
import omni
from pxr import Usd, UsdPhysics

def s(p): return p.split('/')[-1] if p else '<none>'
def get_root(p):
    while p and p.IsValid():
        if p.HasAPI(UsdPhysics.ArticulationRootAPI): return p
        p = p.GetParent()
    return None

def get_prefix(r):
    par = r.GetParent()
    return str(par.GetPath()) if par and str(par.GetPath())!='/' else str(r.GetPath())

def is_joint(p):
    return p.IsA(UsdPhysics.RevoluteJoint) or p.IsA(UsdPhysics.PrismaticJoint) or p.IsA(UsdPhysics.FixedJoint)

def collect_joints(stage, pre):
    return [p for p in stage.Traverse() if (str(p.GetPath()).startswith(pre+'/') or str(p.GetPath())==pre) and is_joint(p)]

def get_target(rel):
    return str(rel.GetTargets()[0]) if rel.GetTargets() else None

def build_graph(joints):
    out, inn = defaultdict(list), defaultdict(list)
    for j in joints:
        b0 = get_target(UsdPhysics.Joint(j).GetBody0Rel())
        b1 = get_target(UsdPhysics.Joint(j).GetBody1Rel())
        if b0 and b1:
            out[b0].append({"p":str(j.GetPath()),"b1":b1})
            inn[b1].append(1)
    return out, inn

def print_tree(pre, root, joints):
    out, inn = build_graph(joints)
    bodies = {i['b1'] for e in out.values() for i in e} | {k for k in out.keys()}
    base = next((b for b in bodies if not inn.get(b)), next(iter(bodies), None)) if bodies else None
    if not base: print("\nNo bodies found"); return
    print(f"\nArticulation Root: {root}\nRobot Prefix: {pre}\nJoint Count: {len(joints)}\nTree:")
    q, vis = deque([(base, '')]), set()
    while q:
        body, ind = q.popleft()
        if body in vis: continue
        vis.add(body)
        print(f"{ind}{s(body)}")
        edges = sorted(out.get(body, []), key=lambda x:x['p'])
        for i, e in enumerate(edges):
            end = i == len(edges)-1
            print(f"{ind}{'└─' if end else '├─'} ({s(e['p'])}) {s(e['b1'])}")
            if e['b1'] not in vis: q.append((e['b1'], ind + ('   ' if end else '│  ')))

def main():
    ctx = omni.usd.get_context()
    stage, sel = ctx.get_stage(), ctx.get_selection().get_selected_prim_paths()
    if not sel: print("No prim selected"); return
    prim = stage.GetPrimAtPath(sel[0])
    if not prim.IsValid(): print("Invalid prim"); return
    root = get_root(prim)
    if not root: print("No articulation root found"); return
    print_tree(get_prefix(root), str(root.GetPath()), collect_joints(stage, get_prefix(root)))

main()

4. ArticulationRoot

   这是链接关节链中必须存在的一个API。它被应用在关节链的根节点上，告诉PhysX物理引擎：“从这个节点开始，以下所有关节和链接构成一个受控的机器人整体”。缺少它，机器人会瘫软或部件飞散。 （注：导入URDF时勾选“Moveable Base”选项，本质上就是自动添加这个API。）

   Articulation（关节链）本质是减缩坐标仿真系统，用 “根刚体姿态 + 关节角度” 描述整个机械系统，而非每个刚体的世界坐标USD。

   Articulation Root 的核心作用是：

1. 标记关节链的计算起点，建立减缩坐标的参考系

2. 告诉仿真引擎：“这个子树下的所有关节和刚体，要用减缩坐标算法模拟”

3. 决定根刚体的选择（固定 / 浮动基座的关键）

   与ActionGraph也紧密相关：（后续在04章节会详细讲什么是ActionGraph）

以下独立脚本演示了如何用代码实现这些操作：将一个导入的URDF机器人模型另存为新文件，去掉外部引用使其可移植，并检查关键的ArticulationRoot状态。

from isaacsim import SimulationApp

# 1. 启动仿真应用
CONFIG = {"headless": False}
simulation_app = SimulationApp(CONFIG)

# 导入所需模块
import omni.usd
from pxr import UsdPhysics, Sdf

# 2. 获取当前Stage
stage = omni.usd.get_context().get_stage()
prim_path = "/World/X1_Robot"  # 假设机器人已导入到此路径
robot_prim = stage.GetPrimAtPath(prim_path)

# 3. 关键操作：另存为并去掉引用（展平）
output_path = "C:/Users/YourName/Documents/X1_Standalone.usd"
# export_paths 指定要导出的Prim，这里导出整个X1机器人
# flatten_content=True 会去掉所有引用，将所有依赖内化
stage.Export(output_path, export_paths=[prim_path], flatten_content=True)
print(f"机器人模型已另存为独立文件：{output_path}")

# 4. 验证并设置ArticulationRoot
articulation_api = UsdPhysics.ArticulationRootAPI.Apply(robot_prim)
if articulation_api:
    print("ArticulationRootAPI 已应用。")
else:
    print("ArticulationRootAPI 应用失败，请检查。")

# 5. 关闭仿真
simulation_app.close()
